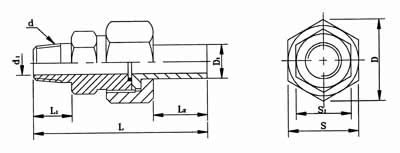

| ● 管接頭 |
|
代號（訂貨號） |
d |
d1 |
D1 |
L |
L1 |
L2 |
S |
D |
S1 |
重量（kg） |
ZY623.1.00 |
R1/4 |
6 |
14 |
62 |
14 |
19 |
27 |
31.2 |
22 |
0.14 |
ZY623.2.00 |
R3/8 |
10 |
19 |
68 |
14 |
21 |
32 |
36.9 |
27 |
0.20 |
ZY623.3.00 |
R3/8 |
10 |
19 |
109 |
55 |
21 |
32 |
36.9 |
27 |
0.28 |
ZY623.4.00 |
R3/4 |
20 |
28 |
83 |
22 |
24 |
41 |
47.3 |
36 |
0.40 |
ZY623.5.00 |
R3/4 |
20 |
28 |
126 |
65 |
24 |
41 |
47.3 |
36 |
0.64 |
|
| 標(biāo)記示例：管接頭R1/4 ZY623.1.00 |

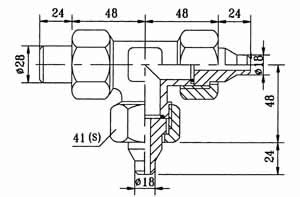

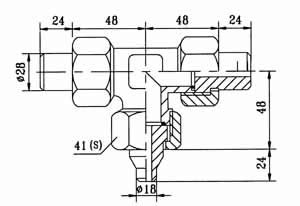

● 管接頭
ZY629.1.00 重量0.92kg |
|
| ZY629.2.00 重量0.96kg |
|
| 標(biāo)記示例：管接頭18×18×28 ZY629.1.00 |
